技術領域

本實用新型涉及一種水質監控系統，具體涉及一種基于“Internet+VPN”的直飲水系統遠程水質監控與故障診斷平臺。

背景技術

隨著人們健康意識的提高，管道直飲水系統憑借水質好、安全穩定、成本低、方便快捷等優勢在學校、機關團體、商務寫字樓、住宅小區等場合得到了越來越廣泛的應用。為了保障使用者的飲水安全，做好對管道直飲水系統的衛生監督是必不可少的。

目前對管道直飲水系統的水質監測仍多停留在人工、半人工水平；隨著管道直飲水系統項目建成數量的增加，不僅檢測數量大大增加，檢測地點所覆蓋的區域范圍也急劇擴大，導致檢測難度和檢測成本快速提升，進而導致水質檢測的檢測項目、頻率和次數得不到保障，并最終導致管道直飲水系統的運行安全和水質安全得不到保障。

為此，有必要研究和構建一種遠距離、多站點、低成本的管道直飲水系統遠程監控平臺，實現對管道直飲水系統的遠程實時監測和故障分析，并對監測數據進行收集和儲存、對突發事件進行報警和應急處理。

發明內容

本實用新型的目的在于提供一種基于“Internet+VPN”的遠距離、多站點、低成本的直飲水系統遠程水質監控與故障診斷平臺。

為實現上述目的，本實用新型采用的技術方案是：

一種基于“Internet+VPN”的直飲水系統遠程水質監控與故障診斷平臺，包括VPN服務器、客戶端和監測端，所述VPN服務器和客戶端通過VPN通道與Internet云計算中心連接；所述VPN服務器與電視墻電連接；所述監測端包括GRM智能遠程控制終端、PLC控制器和水質在線監測儀，所述PLC控制器分別與GRM智能遠程控制終端和水質在線監測儀電連接，所述GRM智能遠程控制終端通過VPN通道與Internet云計算中心連接。

優選的，所述GRM智能遠程控制終端包括中央處理模塊和GRM通信模塊。

優選的，所述客戶端包括管理員權限客戶端和用戶權限客戶端。

優選的，所述水質在線監測儀的監測項目包括余氯、濁度、PH值、電導率、溶解氧、色度和硬度。

本實用新型的有益效果集中體現在，本實用新型所述的一種基于“Internet+VPN”的直飲水系統遠程水質監控與故障診斷平臺，設置了通過VPN通道和Internet云計算中心連接的VPN服務器和監測端，一個VPN服務器可以對應多個檢測端，監測端能實時對直飲水系統的運轉狀況和水質進行監測、并反饋給VPN服務器，便于管理者實時掌控直飲水系統的運作情況和水質信息，并在出現突發情況時作出應對；此外，VPN服務器還可以通過客戶端向用戶發送水質信息，實現水質信息共享和水質的公共監督。本實用新型能實現對多個站點的直飲水系統的遠距離監控，且智能化程度高、成本低，具有推廣使用的價值。

附圖說明

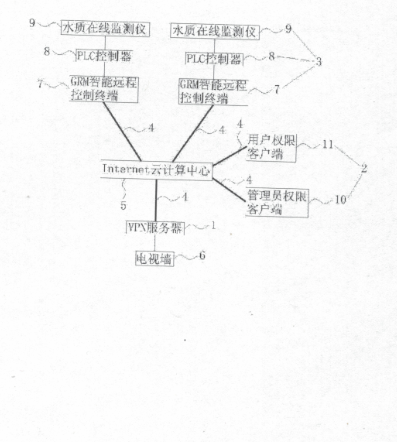

圖1是本實用新型的結構示意圖。

具體實施方式

下面結合附圖1進一步闡述本實用新型。

一種基于“Internet+VPN”的直飲水系統遠程水質監控與故障診斷平臺，包括VPN服務器1、客戶端2和監測端3；應當理解的是，所述客戶端2既可以是手機客戶端2，也可以是PC客戶端2。所述VPN服務器1和客戶端2通過VPN通道4與Internet云計算中心5連接；應當理解的是，一個VPN服務器1可以同時對應多個客戶端2和多個監控端。所述VPN服務器1與電視墻6電連接；應當理解的是，管理人員可以通過電視墻6方便快捷的查看VPN服務器1接收到的所有訊息。所述監測端3包括GRM智能遠程控制終端7、PLC控制器8和水質在線監測儀9，所述PLC控制器8分別與GRM智能遠程控制終端7和水質在線監測儀9電連接；應當理解的是，所述水質在線監測儀9可以對直飲水系統的水質進行實時監測，并將監測數據傳遞給GRM智能遠程控制終端7。所述GRM智能遠程控制終端7通過VPN通道4與Internet云計算中心5連接；應當理解的是，所述GRM智能控制終端與VPN服務器1可以通過VPN通道4和Internet云計算中心5完成數據交互。

進一步地，所述GRM智能遠程控制終端7包括中央處理模塊和GRM通信模塊。應當理解的是，所述GRM智能遠程控制終端7通過中央處理模塊完成對現場采集數據的實時分析和處理，并通過GRM通信模塊實現對現場采集數據的發送和對VPN服務器1命令的接收。進一步地，所述客戶端2包括管理員權限客戶端10和用戶權限客戶端11；應當理解的是，VPN服務器1可以通過用戶權限客戶端11向用戶發布直飲水系統的水質信息、運行狀態等相關訊息，不在VPN服務器1機房的管理人員可以登陸管理員權限客戶端10對直飲水系統進行管理，更加方便、快捷。進一步地，所述水質在線監測儀9的監測項目包括余氯、濁度、PH值、電導率、溶解氧、色度和硬度；應當理解的是，通過水質在線監測儀9可以定時或?qū)崟r對直飲水的余氯含量、濁度、PH值、電導率、溶解氧、色度和硬度進行檢測，以確保直飲水各項安全指數達標，從而保障飲用者的健康安全。

下面闡述本實用新型的實施方式，水質在線監測儀9對直飲水系統進行實時監測，并將檢測的水質信息傳輸給GRM智能遠程控制終端7進行發送；VPN服務器1通過VPN通道4和Internet云計算中心5接收GRM智能遠程控制終端7發送的監測數據，從而實現對多個管道直飲水系統水質信息的實時同步收集；VPN服務器1還會將收集到的水質信息通過用戶權限客戶端11向用戶發布，并同時通過管理員權限客戶端10或電視墻6將直飲水系統運行狀態反饋給管理人員。此外，VPN服務器1還可以向GRM智能遠程控制終端7發出命令，通過PLC控制器8對直飲水系統的運行參數進行調整，降低直飲水系統發生故障的概率。當發生突發性事件時，GRM智能遠程控制系統通過VPN通道4和Internet云計算中心5將信息發送給VPN服務器1，VPN服務器1會在第一時間向管理人員和用戶發出警報，并在必要時發出命令，通過PLC控制器8關閉直飲水管道的閥門、以保障飲用者的健康安全。

本實用新型可應用于各自來水供應企業，對多站點式的源水及供水管網水質進行遠程實時監測，實現供水設備的遠程自動控制。并通過VPN服務器1向系統管理者提供相關信息，便于其及時對各種情況作出應對，同時向公眾、管道直飲水系統建設單位、政府相關職能部門等相關各方發布水質信息，實現水質信息共享和水質的公共監督。本實用新型不僅極大的提高了衛生監督部門實施水質監督的便捷性，提升了監督效率、擴大了監督范圍、降低了監督成本；還為專業化管道直飲水系統日常運營管理公司對系統的日常運行維護節約了大量人力物力，產生了巨大的經濟效益。

雖然以上描述了本實用新型的具體實施方式，但是本領域的技術人員應當理解，在不背離本實用新型的原理和實質的前提下，可以對這些實施方式做出多種變更或修改，但這些變更和修改均落入本實用新型的保護范圍。

附圖：

                                                                                                                     圖1
