技術領域

本實用新型涉及水處理技術領域，具體涉及一種組合式管道直飲水殺菌系統。

背景技術

臭氧、紫外線殺菌因滅菌效果好、安全可靠而被廣泛用于水處理技術領域，傳統的直飲水殺菌一般采用相對獨立的臭氧、紫外線殺菌裝置，其中臭氧通常采用管式混合器的方式添加，而管式混合器往往不能使臭氧與水充分作用致使殺菌不徹底，紫外線殺菌則易受燈管壽命的影響而無法實現持續滅菌。

現有技術中，專利CN 204569626 U提供了一種將臭氧與紫外線殺菌聯合使用的直飲水殺菌系統，通過紫外線照射空氣中的氧氣產生臭氧，再將空氣、臭氧混合氣體注入流經紫外線臭氧殺菌器的直飲水中進行殺菌。但由于臭氧容易吸收大部分紫外線，導致二者不能充分發揮其滅菌功能，難以進行徹底殺菌。

發明內容

本實用新型的目的在于提供一種殺菌徹底且具有持續滅菌能力的組合式管道直飲水殺菌技術。

為實現上述發明目的，本實用新型所采用的技術方案是：一種組合式管道直飲水殺菌系統，包括前級成品水儲罐和后級成品水儲罐，所述前級成品水儲罐頂部連接系統進水總管、底部連接兩條出水管道，其中一條出水管道通過依次連接循環泵、氣液強力混合腔與前級成品水儲罐形成一個循環回路，氣液強力混合腔上部依次連接倒流防止器與臭氧發生器，另一條出水管道通過聯通管與后級成品水儲罐底部相連；所述后級成品水儲罐頂部連接臭氧處理器，下部通過連接供水泵與系統出水總管相連，后級成品水儲罐內安裝浸沒式紫外線殺菌燈；所述前級成品水儲罐與后級成品水儲罐頂部通過平衡管相連。

優選的，所述系統進水總管上設置前級水流傳感器，系統出水總管上設置后級水流傳感器，所述前級水流傳感器、后級水流傳感器與主控制器通信連接，所述臭氧發生器與浸沒式紫外線殺菌燈受主控制器控制。

優選的，所述浸沒式紫外線殺菌燈至少設置兩個。

優選的，所述浸沒式紫外線殺菌燈設置為細長柱狀交叉安裝，每個紫外線殺菌燈由后級成品水儲罐上部的一側延伸到下部的相對一側。

本實用新型的有益效果集中體現在，殺菌徹底且具有持續滅菌能力。

具體來說，一方面，前級成品水儲罐底部一條出水管道通過連接氣液強力混合腔與前級成品水儲罐形成一個循環回路，氣液強力混合腔上部連接臭氧發生器，可使臭氧與直飲水進行充分混合進行殺菌；同時由于前、后級成品水儲罐中紫外線、臭氧殺菌分開作用，使得臭氧對紫外線的吸收能力遠遠降低，臭氧、紫外線的殺菌效果達到最佳，可到達徹底殺菌的效果。

另一方面，前級成品水儲罐底部另一條出水管道通過聯通管與后級成品水儲罐底部相連，所述后級成品水儲罐內安裝的浸沒式紫外線殺菌燈可在主控制器的控制下交錯設置某一個為常開，克服了紫外線殺菌易受燈管壽命的影響而無法實現持續滅菌的缺陷，從而保證了系統殺菌的持續性。

附圖說明

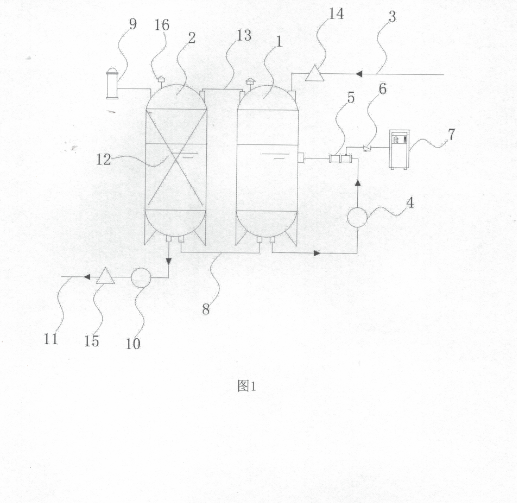

圖1為本實用新型的結構示意圖。

具體實施方式

結合圖1所示的一種組合式管道直飲水殺菌系統，包括前級成品水儲罐1和后級成品水儲罐2，所述前級成品水儲罐1頂部連接系統進水總管3、底部連接兩條出水管道，經凈化處理后的直飲水從系統進水總管3流入前級成品水儲罐1。其中一條出水管道通過依次連接循環泵4、氣液強力混合腔5與前級成品水儲罐1形成一個循環回路，回路末端與前級成品水儲罐1中部連接；氣液強力混合腔5上部依次連接倒流防止器6與臭氧發生器7，臭氧發生器7采用外置形式，便于調試安裝，同時氣液強力混合腔5可使臭氧與直飲水進行充分混合，以進行全面殺菌。另一條出水管道通過聯通管8與后級成品水儲罐2底部相連，聯通管8使兩個成品水儲罐串聯使用，即前級成品水儲罐1經臭氧發生器7處理過的直飲水可靠靜態壓由聯通管8進入后級成品水儲罐2，保證殺菌的二次進行。

后級成品水儲罐2頂部連接臭氧處理器9，下部通過連接供水泵10與系統出水總管11相連；后級成品水儲罐2內安裝至少兩個浸沒式紫外線殺菌燈12，浸沒式紫外線殺菌燈12設置為細長柱狀交叉安裝，也可設置為圓環柱狀繞罐體安裝，每個紫外線殺菌燈12由后級成品水儲罐2上部的一側延伸到下部的相對一側。

前級成品水儲罐1與后級成品水儲罐2頂部通過平衡管13相連，平衡管13可使兩個成品水儲罐中的氣體壓強保持平衡，臭氧可由前級成品水儲罐1經平衡管13、后級成品水儲罐2進入臭氧處理器9，使多余的臭氧經處理達標后排放。由于后級成品水儲罐2中采用浸沒式紫外線殺菌燈12，并且紫外線、臭氧殺菌分開作用，使得臭氧對紫外線的吸收作用遠遠降低，臭氧、紫外線殺菌效果得到最大程度的發揮，達到徹底殺菌的效果。

系統進水總管3上設置前級水流傳感器14，系統出水總管11上設置后級水流傳感器15，前級水流傳感器14、后級水流傳感器15與主控制器通信連接，臭氧發生器7與浸沒式紫外線殺菌燈12受主控制器控制。主控制器統一控制臭氧發生器7與浸沒式紫外線殺菌燈12的開啟，使系統的操作大大簡化。

主控制器對臭氧發生器7的作用為：當向前級成品水儲罐1流入直飲水時臭氧發生器7啟動，進水結束時停運，且可設置當每次停運時間超過某一事先設定時長(如2小時)，則臭氧發生器7自動運行一定時間(如5分鐘)；主控制器對紫外線殺菌燈12的作用為：控制紫外線殺菌燈12中的一個為常開，當供水泵10啟動，即后級成品水儲罐2處于出水狀態時，其余紫外線殺菌燈12全部開啟，供水結束時，恢復為單個紫外線殺菌燈12開啟，其中紫外線殺菌燈12可通過紫外燈控制系統15交錯設置某一個為常開，保證了紫外線殺菌的連續性。主控制器的控制作用使得殺菌系統經濟實用

附圖：
